水廠蜂窩斜管工藝
一、蜂窩斜管
蜂窩斜管填料是水廠絮凝沉淀和除砂廣泛應用的一項水處理裝置，它具有適用范圍廣，處理效果好，占地面積小等優點。本文從該材料的分類、焊接方法、安裝方法及程序等方面介紹蜂窩斜管施工工藝。
蜂窩斜管是根據“淺池理論”為基礎設計開發的一種沉淀池填料，該填料濕周大，水力半徑小，運行時層流狀態好，顆粒沉降不受紊流干擾，能加速顆粒與水分離并縮短顆粒的沉淀距離。主要用于水廠絮凝沉淀和除砂作用。是近年來在市政工程中采用最廣泛而且成為一項水處理裝置。它具有適用范圍廣，處理效果好，占地面積小等優點。適用于進水口除砂，一般工業和生活給水沉淀、污水沉淀、隔油以及尾張濃縮等處理，即適用于新建工程，又適用于舊池的改造，均能取得良好的經濟效益。本文依據安哥拉梅農蓋水廠使用的六角蜂窩斜管填料，簡單介紹水廠絮凝沉定池蜂窩斜管的分類、焊接方法、安裝方法及程序等。
二、蜂窩填料分類及特點
蜂窩填料有斜管和直管兩種,從材質上分：乙丙共聚、聚氯乙烯、玻璃鋼三種。
斜管主要用于給排水工程中水口除砂，工業和生活用水沉淀，污水沉淀，隔油及尾礦濃縮處理，也可用于舊池改造。
直管主要用于生物濾池的高負荷生物濾池、塔式生物濾池、淹沒式生物濾池（又稱接觸氧化池）以及生物轉盤的微生物載體，對工業有機廢水和城市污水進行生化處理。
（1）斜管特點：
1）濕周大，水力半徑小。
2）層流狀態好，顆粒沉降不受絮流干擾。
3）當斜管管長為1m時，有效負荷按3～5t /m2·h設計。V0控制在2.5～3.0 mm/s范圍內，出水水質最佳。
4）在取水口處采用蜂窩斜管，管長2.0～3.0 m時，可在50～100 kg/ m3泥砂含量的高濁度中安全運行處理。
5）采用斜管沉淀池，其處理能力是平流式沉淀池的3～5倍，加速澄清池和脈沖澄清池的2～3倍。
（2）直管特點：
1）處理效率高于活性污泥法，一般水力負荷為100～200 m3/ m2·d，有機負荷為2000～5000 g/m3，因此縮小了占地面積。
2）曝氣強度低于活性污泥法，且不需污泥回流，故能降低動力消耗及簡化管理。
3）污泥量少，減少了污泥脫水等后處理工作量。
4）產生的污泥沉降性好，有利于后段懸浮物的去除。
5）適應性強，能適應不同水質的范圍大，對水質、水量突變的沖擊負荷的忍耐力強，維持穩定的處理效果。
梅農蓋水廠絮凝沉淀池根據設計計算，選擇PP 乙丙共聚六角蜂窩斜管填料，直徑為φ30mm，安裝角度為60°。
三、 蜂窩斜管焊接方法
為保證施工質量，梅農蓋水廠施工過程中，項目專門安排具有蜂窩斜管焊接經驗的工人進行焊接，焊接過程中，應進行自檢、互檢和專業檢查。技術人員督促工人嚴格按照產品說明進行操作。具體焊接工藝如下：
3.1 現場準備
（1）焊接電源、電纜準備；
（2）準備好250W，220V 電烙鐵2 支；
（3）操作人員到位、監護人員到位；
（4）由于斜管填料焊接完成后體積龐大將占很大空間，應提前預留堆放場地。
3.2 焊接操作
（1）打開斜管填料包裝，將第一片斜管填料平放于地面，取第二片斜管填料置于第一片填料之上，檢查斜管填料的切口，必須保證60°角、并呈六角蜂窩狀，檢查無誤后開始焊接粘接點；
（2）在六角蜂窩兩端所有平面接點全部要焊接，兩側兩片平面合縫處要求焊接四點以上，在兩片斜管填料平面中間要求焊接四點以上，確保焊接牢固，如圖2所示；
（3）焊接時注意操作節奏，控制好溫度，焊接點數不得遺漏；
（4）每一個斜管填料包裝作為一個單獨的焊接單元，焊接完成后在場地上整齊堆放；
（5）中途休息一定要切斷電烙鐵電源，并且要安全放置。

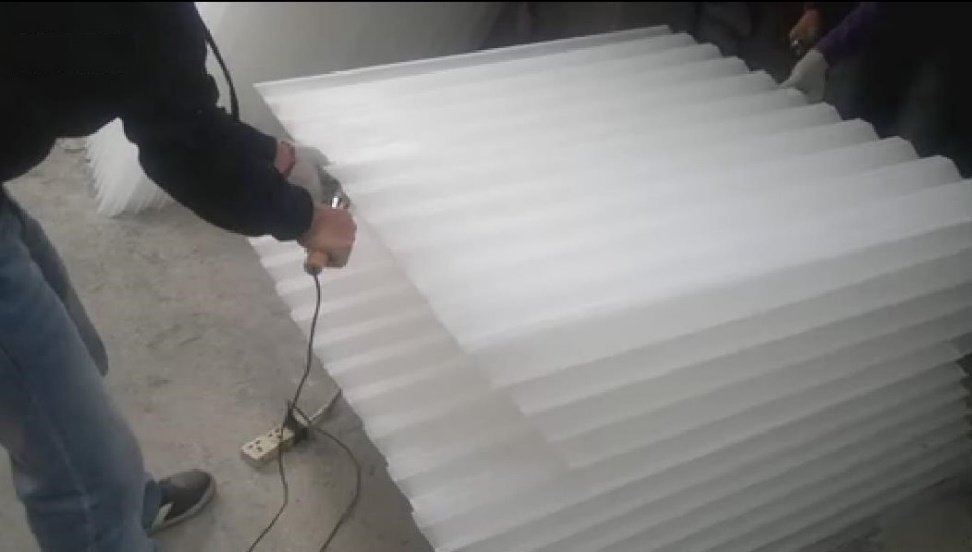

圖2、蜂窩斜管焊接
3.3 安全事項
（1）在接點焊接時要求注意人生安全，防止?fàn)C傷、觸電；
（2）焊接操作要求至少有兩人在場時進行，相互協助，配合操作；
（3）焊接操作要求在空曠的場地上進行，施工時必須有監護人；
（4）焊接場地上不得有易燃物品，并且必須有消防設施在場；
（5）出現意外，及時上報，緊急情況及時報警。
四、蜂窩斜管安裝方法及程序

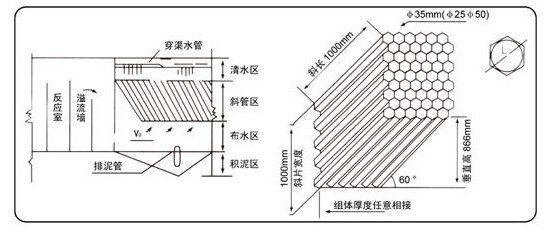

蜂窩斜管安裝前，梅農蓋水廠絮凝沉淀濾池廠房屋面、外墻、門窗和內部粉刷等工程已基本完工。由技術人員對安裝人員進行技術交底，保證安裝人員熟悉施工圖紙、施工方案、制造廠的安裝說明書，以及其他有關的施工技術資料。蜂窩斜管填料安裝圖可參照圖3。
圖3、蜂窩斜管安裝
具體安裝工藝如下：
4.1 沉淀池底部排泥管安裝
斜管沉淀池安裝順序一般從底部開始，先完成最底部的排泥管道系統的安裝，確保排泥管道開孔符合設計要求、固定牢靠，檢查無誤后，才允許進入下一道安裝工序。
4.2 完成填料支架安裝
根據斜管沉淀池填料支架安裝施工圖，先將填料支架安裝到位，檢查所有焊接結點牢靠、支架強度足以承受填料重量，并在支架表面完成防腐處理。
4.3 完成斜管填料焊接
按斜管填料的焊接方法將每一個斜管填料包裝作為一個單獨的焊接單元，一個單元完成焊接后為1m2，焊接完成后在場地上整齊堆放（保留少量的散片備用）。
4.4 斜管填料池內組裝
將焊接后的填料單元在填料支架上部自左向右進行組裝。始終保持60°角不變，每一單元順序組裝時要適當壓緊，組裝到最右側時若尺寸不是正合適，需要根據尺寸用散片斜管填料焊接后進行組裝直至全部到位。
4.5 斜管填料上部固定
由于斜管填料比重為0.92略小于水，斜管填料在池內組裝到位后需要在填料上方自左向右方向拉上 10mm的圓鋼進行加固（每個單元填料上部要求有兩根圓鋼通過），圓鋼兩端在沉淀池池壁上可靠固定（如圖4所示），安裝圓鋼后可以很好地防止斜管填料在初期使用時有可能發生的松動上浮現象，圓鋼采用環氧煤瀝青防腐。

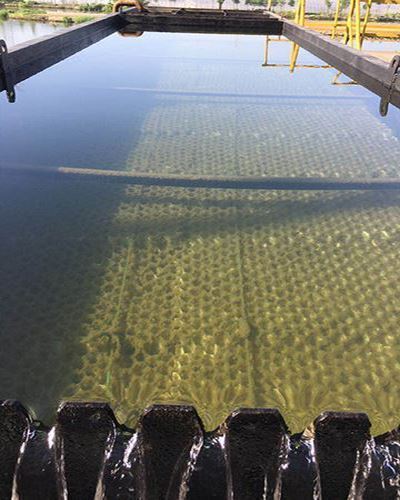

圖4、水廠絮凝沉定池中的蜂窩斜管
4.6 斜管沉淀池運行調試
（1）檢查進水是否均勻，不得對沉淀池造成沖擊，影響沉淀效果；
（2）調整出水堰槽高低及水平度至合適，保持出水均勻；
（3）經過以上施工工序，至此斜管沉淀池填料安裝已經全部完成。正常投入使用后需要根據進水中懸浮物濃度情況確定排泥周期，注意及時排泥，確保斜管沉淀池始終保持良好的運行狀態及令人滿意的出水水質。
五、結束語
水廠設計方案時，考慮到梅農蓋水廠絮凝沉淀池的具體條件，經過詳細計算設計，依據設計參數最終選擇了蜂窩斜管。蜂窩斜管作為一種廣泛用于水廠絮凝沉定池中的材料，它在沉淀池中處理效果好，經濟效益顯出。蜂窩斜管的安裝過程，要嚴格按照順序及相關規范，依照焊接程序及方法焊接，這樣才能充分發揮蜂窩斜管的絮凝沉淀作用。
